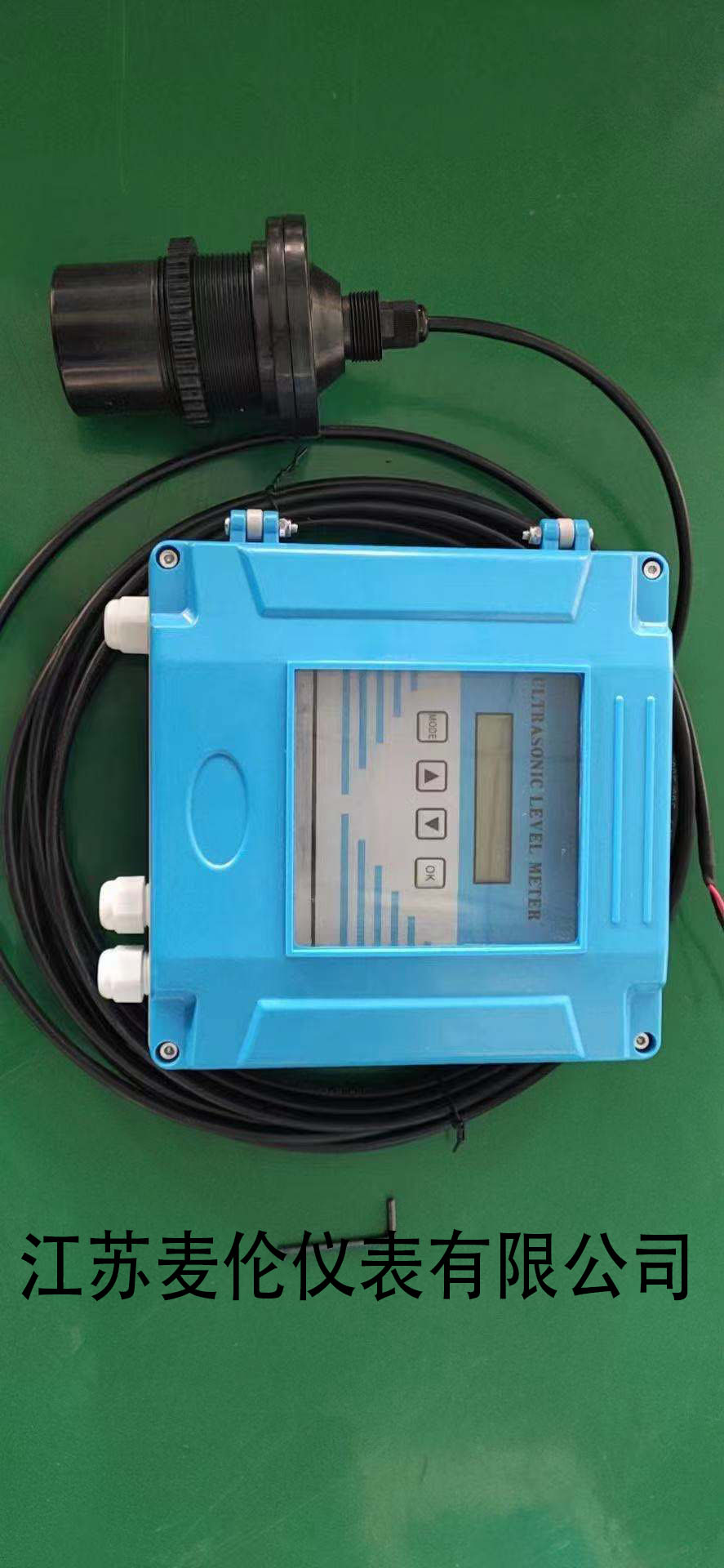

分體式超聲波液位計
一、儀表概述：分體式超聲波液位計是機械波的一種，即是機械振動在彈性介質中的一種傳播過程，它的特征是頻率高、波長短、繞射現象小，另外方向性好，能夠成為射線而定向傳播。超聲波在···
訂購熱線：181-5507-8261
一、儀表概述：
分體式超聲波液位計是機械波的一種，即是機械振動在彈性介質中的一種傳播過程，它的特征是頻率高、波長短、繞射現象小，另外方向性好，能夠成為射線而定向傳播。超聲波在液體、固體中衰減很小，因而穿透能力強，尤其是在對光不透明的固體中，超聲波可穿透幾十米的長度，碰到雜質或界面就會有顯著的反射。有超聲波在介質中傳播原理可知，若介質壓力、溫度、密度、濕度等條件一定，則超聲波在該介質中傳播速度是一個常數。因此，當測出超聲波由發射到遇到液面反射被接收所需要的時間，則可換算出超聲波通過的路程，即得到了液位的數據。
二、測量原理：
超聲波液位計就是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，zui終轉化成與物位相關的電信號。
一次探頭向被測介質表面發射超聲波脈沖信號，超聲波在傳輸過程中遇到被測介質（障礙物）后反射，反射回來的超聲波信號通過電子模塊檢測，通過軟件加以處理，分析發射超聲波和回波的時間差，結合超聲波的傳播速度，可以精確計算出超聲波傳播的路程，進而可以反映出物位的情況。
三、適用場合：
分體式超聲波液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
四、性能特點：
1、具有抗干擾性強?？扇我庠O置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。
2、采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物、不論酸、堿、鹽溶液、除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
3、重量輕，不結垢，不污染介質。
4、無毒性?？捎糜谑称饭I(yè)設備安裝，維修極為方便。
五、技術指標：
環境溫度：-20～50℃；
相對濕度：5%～****（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0.25～5m、8m 、10m 、12m 、15m （大量程可定制）
工作頻率：30KHz；
信號輸出：4-20mA /HART協議、開關量PNP（NPN）、繼電器輸出（定貨約定）；
現場顯示：4位LED數顯；
zui大負載：24VDC 550Ω（4-20mA）；
供電電壓：24VDC （18～24V）；
zui大功消耗：1.2W（55mA，DC24V）；
測量誤差：量程的0.5％（空氣中）；
分辨率：≤2mm （溫度補償內置）；
響應時間：1.5s；
發射波束角：≤10°；
過程壓力：≤0.2MPa；
過程溫度：－40～70 ℃ （耐高溫,耐水氣須定制）；
防護等級：IP65。
六、接線形式的選擇：
1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
a、根據實際量程選擇相應型號的超聲波物位計。
b、若被測液體波動劇烈，請選擇量程大一級別的型號。
c、固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
a、提供給兩線制系列的供電電流能力應不小于30mA。
b、提供給三線制系列的供電電流能力應不小于60mA。
c、提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。
七、容器安裝條件：
1、密閉容器：
a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
a、對于8m以下量程，容器上要有直徑65mm以上安裝口。
b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
八、安裝原則：
1、探頭發射面到低液位的距離，應小于選購儀表的量程。
2、探頭發射面到高液位的距離，應大于選購儀表的盲區。
3、探頭的發射面應該與液體表面保持平行。
4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6、若探頭發射面到液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?0mm，管底留孔保持延伸管內液面與罐內等高。
九、使用注意事項：
1、本儀表在室外使用，需安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
5、超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先我公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先我公司的技術服務部門，需要區別對待。
