導波雷達液位計應用
發布時間：2021-06-18 01:23:57
導波雷達液位計天線發射電磁波，對于有些安裝位置無法避免的干擾波如圖2b的干擾波，還可利用VEGAPULS 導波雷達液位計識別虛假波的功能，液位計能根據實際液位標識出干擾反射波，并存于導波雷達液位計的內部數據庫，使導波雷達液位計在數據處理時能識別這些干擾波，去除這些干擾反射波的影響，保證測量的準確性。,
導波雷達液位計主要由電子元件和天線構成，無可動部件，在使用中的故障極少。使用中偶爾遇到的問題是，貯槽中有些易揮發的有機物會在導波雷達液位計的喇叭口或天線上結晶，對它們只要定期檢查和清理即可，維護量少。電磁波被被被測物體表面反射后被天線接收。電磁波從發射到接收的時間與到液位的距離成正比，采用發射反射接收的工作方式。關系式如下：1066 式中C是光速；D——導波雷達液位計到液位的距離；T——電磁波工作時間
在企業的實際現場應用中，導波雷達液位計有兩種模式，即調頻連續波型和脈沖波型。采用調頻連續波技術的液位計具有功耗高、四線制、電路復雜等特點。采用雷達脈沖波技術的液位計功耗低，可采用24v直流二線制供電。1066導波雷達液位計采用脈沖微波技術，易于實現本質安全、精度高、適用范圍廣。它的天線系統發射一個頻率為6.3ghz、持續時間為0.8ns的脈沖波束，然后暫停278ns。在脈沖傳輸暫停期間，天線系統將作為接收器接收反射波，對回波圖像數據進行處理，并給出指令和電信號
導波雷達物位計的特點：1066 導波雷達物位計采用一體化設計，導波雷達液位計發射的電磁波可以在真空中通過，無需傳輸介質。不受大氣、蒸汽和罐內揮發霧的影響?？捎糜诖直降葥]發性介質的液位測量,導波雷達液位計可用于幾乎所有的液位測量。當電磁波在液面上反射時，信號會衰減。當信號衰減太小時，導波雷達液位計將無法測量足夠的電磁波信號。導電介質能很好地反射電磁波，對vegapuls導波雷達物位計甚至微導電材料也能反射足夠的電磁波。介電常數大于1.5（空氣介電常數為1.0）的非導電介質也能保證足夠的反射波。介電常數越大，反射信號越強。在實際應用中，幾乎所有介質都能反射足夠的反射波,采用非接觸測量，不受儲罐內液體的密度、濃度等物理特性的影響,測量范圍寬，大的測量范圍可達0~35m，可用于高溫、高壓液位測量,天線等關鍵部件采用耐腐蝕性強的優質材料制成，能適應強腐蝕環境,功能豐富，具有假波學習功能。輸入液位的實際液位，軟件能自動識別從液位到天線的虛假回波，并消除這些波的干擾,參數設置方便?？赏ㄟ^液位計上的簡單操作鍵進行設置。也可由HART協議的手動操作人員或帶有Vega可視化操作軟件的PC機遠程或直接連接到液位計的通訊終端進行設置，非常方便.
導波雷達物位計安裝注意事項,導波雷達物位計能否正確測量取決于反射波信號。如果電磁波不能反射回所選安裝位置的雷達天線，或干擾波在信號波范圍內被干擾物體反射到導波雷達物位計，則導波雷達物位計不能正確反映實際物位。因此，選擇合理的導波雷達液位計安裝位置非常重要。在安裝導波雷達液位計時應注意以下幾點：1066 ?。?）導波雷達液位計天線軸線應垂直于液位的反射面,如果混合閥在罐內，粘附在罐壁上，在導波雷達物位計的信號范圍內，梯子等物體會產生干擾反射波，影響物位測量。為避免這些因素的干擾，應選擇合適的安裝位置,喇叭式導波雷達液位計的喇叭口應超過安裝孔（>10mm）的內表面。桿式液位計的天線伸出安裝孔，長度不超過100mm。對于圓形或橢圓形容器，應安裝在距離中心12R（R為容器半徑）的位置，而不應安裝在圓形或橢圓形容器頂部的中心。否則，雷達波經船壁多次反射后會聚集在船頂中心，形成強干擾波，對于液位波動較大的容器，可采用帶旁通管的液位計測量液位，以減少安裝后液位波動的影響，您可以使用裝有Vega可視化操作軟件的PC機觀察反射波曲線，判斷液位計是否安裝正確。如果沒有，您可以進一步調整安裝位置，直到您滿意

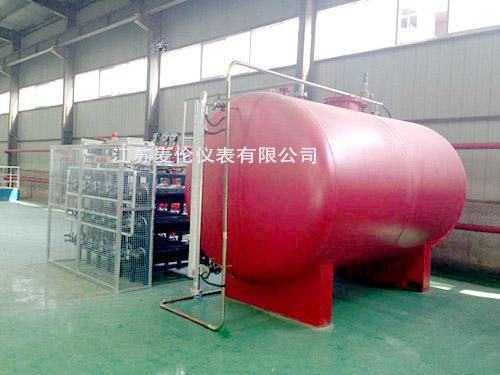

在我公司的儲罐中，我們首先選擇了導波雷達液位計安裝在離罐壁約300mm的位置，并用PC觀察反射波曲線，如圖2a所示，反射波前面有一個很強的干擾波，這可能是由于罐壁沉積物引起的。為了避免這些因素的影響，我們選擇了距離天線和支撐柱1000mm的位置，如圖1b所示，并使用裝有Vega可視化操作軟件的PC機觀察反射波曲線，如圖2B所示，降低了干擾波的強度，有效地消除了干擾波的影響
