壓力變送器工作原理及接線圖
發布時間：2022-04-28 23:50:53
壓力變送器在生活和生產中的應用還相對較少。它主要由壓力傳感器、測量電路和過程連接器組成。我們中的許多人對壓力變送器的工作原理以及如何連接壓力變送器知道得太多了。以下小系列將介紹壓力變送器的工作原理和接線圖
壓力變送器的工作原理；壓力變送器的工作原理是將傳感器感測到的微弱非電壓力變量轉換為可傳輸?shù)臉藴驶盘栞敵?，同時放大，為測量、指示和過程調整提供指示報警儀表、記錄儀、調節器等二次儀表。轉換后的電信號與壓力變量具有連續函數關系（通常為線性函數）。壓力變送器主要由敏感元件、傳感元件和測量轉換電路組成。

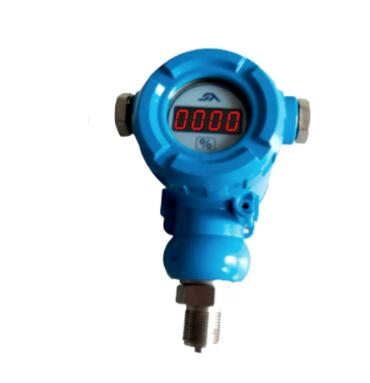

壓力變送器原理圖如下：

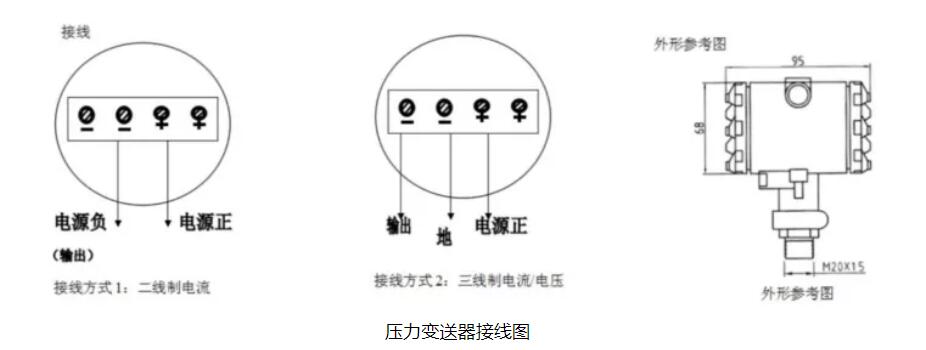

壓力變送器接線圖

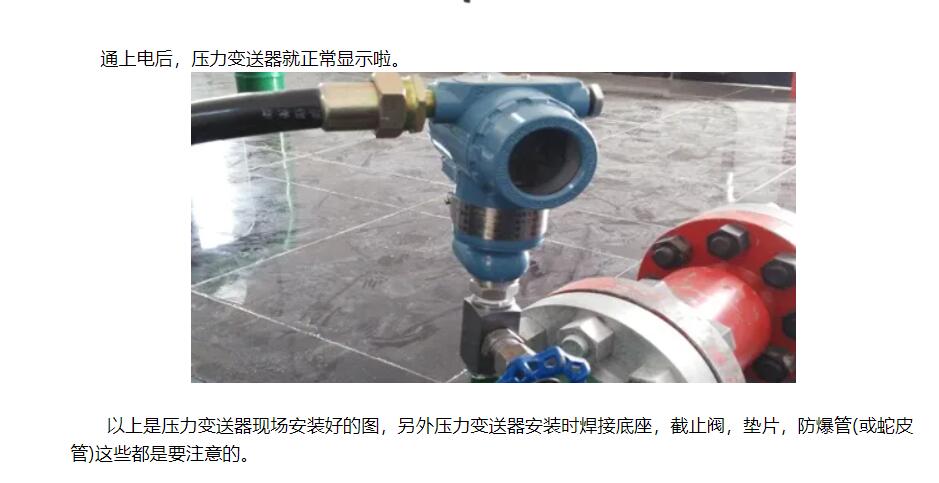

壓力變送器接線圖-通電
壓力變送器現場測定過程中的故障處理方法；變送器輸出信號不穩或輸出為；出現這種情況時應考慮：壓力源本身是否穩定；儀表或壓力傳感器能力的程度；傳感器接線是否正常；傳感器本身振動及故障原因；電源性是否接反。mA讀數偏高或偏低；檢查壓力變量的度數；進行4-2mA輸出調整。輸入壓力無反應或泄壓后變送器不回位；檢查變送器的電源電壓、檢定設備及設定值（4mA和2mA點);檢查壓力接口是否漏氣或者被堵??；檢查接線方式和電源，如果正常在檢查傳感器位是否有輸出，或者進行簡單加壓看輸出是否變化，有變化證明傳感器沒有損壞。壓力變量度數偏低或者偏高；檢查壓力傳輸是否發生阻塞；檢查檢定設備及進行傳感器調整；檢測阻尼及電動勢干擾。
壓力變送器的選型規則；變送器要測量什么樣的壓力；先確定系統中要確認測量壓力的大值，一般而言，需要選擇一個具有比大值還要大1.左右的壓力量程的變送器。這主要是在很多系統，是水壓測量和處理中，有峰值和持續不規則的上下波動，這種的峰值能破壞壓力傳感器，然而，由于這樣做會精度下降。于是，可以用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時，要充分考慮壓力范圍，精度與其穩定性。
變送器的溫度范圍；通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償?shù)姆秶Ｕ２僮鳒囟确秶侵缸兯推髟诠ぷ鳡顟B(tài)下不被破壞的時候的溫度范圍，在出溫度補償范圍時，可能會達不到其應用的性能指標。溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內作，變送器會其應有的性能指標。溫度變從兩方面影響著其輸出，一是點漂移；二是影響滿量程輸出。如：滿量程的+/-X/℃，讀數的+/-X/℃，在出溫度范圍時滿量程的+/-X，在溫度補償范圍內時讀數的+/-X，如果沒有這些參數，會導致在使用中的不確定性。變送器輸出的變化程度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時復雜的一部分。
需要得到怎樣的輸出信號；mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號。是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的設備，采用mA輸出的變送器為經濟而的解決方法，如果需要將輸出信號放大，好采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號，好采用m輸出或頻率輸出。如果在RFI或EMI指標很高的環境中，除了要注意到要選擇mA或頻率輸出外，還要考慮到的保護或過濾器。（市場上壓力變送器主要有4...2mA,...2mA,...1V,...5V等等，但是比較常用的是4...2mA和...1V兩種，在我上面舉的這些輸出信號中，只有4...2mA為兩線制，我們所說的輸出為幾線制不包含接地或屏蔽線，其他的均為三線制）；壓力變量包括正負表壓、差壓和壓力。壓力變送器按壓力范圍可分為一般壓力變送器1-2mpa和微差壓變送器-1.5kpa。
壓力變送器包括電容式壓力變送器和電阻式壓力變送器。壓力變送器是將氣體或液體的壓力轉換為可用電信號的裝置。根據接線方式，壓力變送器可分為兩線制、三線制和四線制。壓力變送器有兩條電源線和兩條信號線。電源連接到24V DC。簡單的檢測方法是使用電流表或電壓表連接信號線的兩端；連接壓力變送器的電源后，電流表將有4mA電流或電壓表將有V或1V電壓。如今的變送器一般有四個接線端子，其中兩個接線，另外兩個不需要接線。變送器的DC24V電源線也是一條4~2mA的信號反饋線，也就是說，您的二次儀表或DAS（數據采集系統）的AI點應該用DC24V電源供電和輸出。什么樣的壓力介質。
我們應該考慮壓力變送器測量的介質。粘性液體和泥漿會堵塞壓力接口，溶劑或腐蝕性物質是否會損壞變送器中與這些介質直接接觸的材料。通用壓力變送器的介質接觸部分材料為316不銹鋼。如果您的介質對316不銹鋼沒有腐蝕性，那么壓力變送器基本上適合您測量介質壓力如果您的介質對316不銹鋼有腐蝕性，我們應該使用化學密封，它不僅可以測量介質的壓力，而且可以防止介質與壓力變送器的液體接收部分接觸，從而保護壓力變送器，延長壓力變送器的使用壽命。
變送器需要多少精度；精度由非線性、滯后、不可重復性、溫度、點偏移比例和溫度影響決定。但它主要由非線性、滯后性和不可重復性組成。準確度越高，價格就越高。各種電子測量儀表都有精度誤差，但每個目標的精度是不同的。例 如，中國和美國等目標的精度是傳感器線性度良好的部分，即測量范圍的精度介于和之間；歐洲標準的準確度是線性較差的部分，即測量范圍的準確度，如果歐洲標準的準確度為，則中國標準的準確度為。
選擇哪種勵磁電壓；輸出信號的類型決定選擇哪種勵磁電壓。許多放大變送器都有內置的電壓調節裝置?？色@得的工作電壓決定是否使用帶調節器的傳感器。在選擇變送器時，應綜合考慮工作電壓和系統成本。
是否需要具有互換性的變送器；確定所需變送器是否能適應多個系統。一般來說，這是非常重要的。對于產品。一旦產品交付給客戶，校準成本就相當高。如果產品具有良好的互換性，即使更換變送器也不會影響整個系統的效果。變送器在工作后需要保持穩定性；大多數變送器在工作后會“漂移”。因此，購買前了解變送器的穩定性非常重要。這種前期工作可以減少未來使用中的各種麻煩。變送器包裝；變送器包裝通常很容易忽略其機架，但這將逐漸暴露其在未來使用中的缺點。在購買變送器時，我們應考慮變送器未來的工作環境、濕度、如何安裝變送器，以及是否會有強烈的沖擊或振動。
變送器和其他電子設備之間使用何種連接：是否需要使用短距離連接？如果采用長距離連接，是否需要使用連接器；需要確認壓力大于變送器選擇中的一般測量值，這需要確認**個具有左右壓力范圍的變送器。這主要是因為在許多系統中，水壓測量和處理中存在峰值和連續的不規則上下波動。該峰值可能會損壞壓力傳感器。持續的高壓值或稍微超出變送器的校準值會縮短傳感器的使用壽命。然而，由于這一點，精確度將降低。因此，可以使用緩沖器來減少壓力毛刺，但這會降低傳感器的響應速度，如果您需要檢查。
以上是小編為您編寫的壓力變送器的工作原理和接線圖知識。感興趣的朋友可以進一步了解。一般來說，壓力變送器的選擇要求比較嚴格。應考慮其介質對膠囊金屬的腐蝕、被測介質的溫度、設備的工作壓力等因素，因此在選擇時應謹慎。
