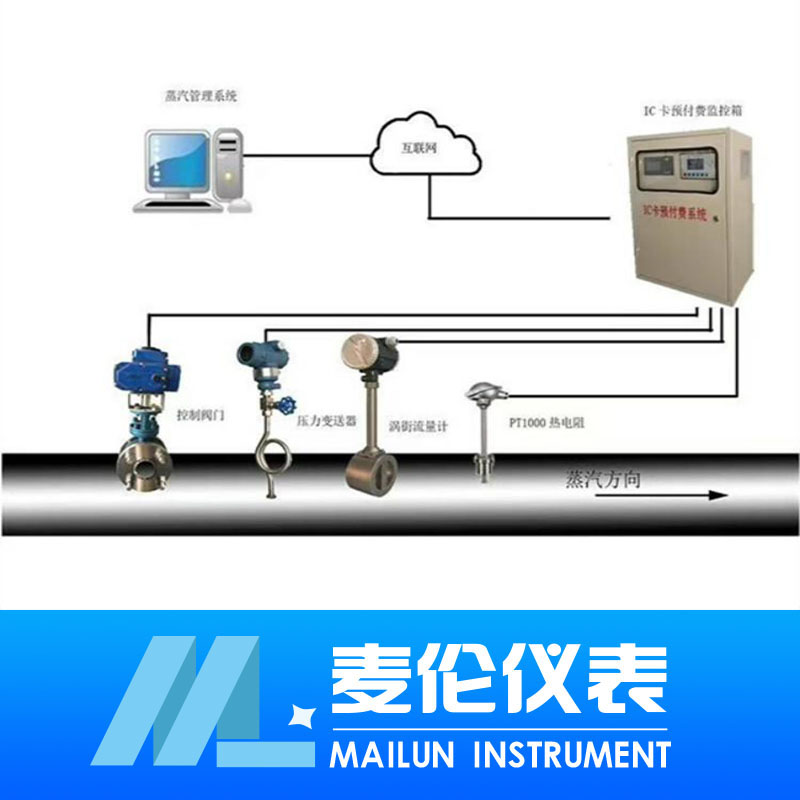

火電廠蒸汽流量計預充系統設備選型介紹：IC卡預充蒸汽流量計系統由蒸汽流量傳感器、壓力傳感器、溫度傳感器、IC卡預充控制器、IC卡、讀卡器、充值系統等組成；目前，供熱企業普遍存在“重設備、輕計量”的管理思想。所采用的計量設施陳舊，小流量計不出來，大流量不動，現場安裝的計量儀表沒有可靠的蒸汽防盜手段。因此，為了保護供熱企業的正常運行和合法權益，杜絕這種不公現象，我們運用成熟的科技手段研制了“蒸汽計量預付費裝置”，其概念為“先付費后用蒸汽”

電能計量管理儀表功能說明：近年來，隨著城市集中供熱的推廣和普及，火電廠和熱力公司成為供熱企業，除工廠、礦山企業外，事業單位除住宅小區正常供暖外，還存在一些在計量上違背公平正義的現象，如不合理拖欠供暖費用、犯罪分子惡意修改數據、密碼盜竊、系統停電等，還存在如何有效測量小流量、如何避免超過計劃蒸汽消耗量、如何測量現場傳感器是否斷開或燒壞、如何判斷過熱蒸汽和飽和蒸汽的溫度等問題。


基于一系列考慮，包括但不限于解決上述問題，結合我公司多年供熱企業的應用經驗和十多年流量積算儀的開發生產經驗，我們專門推出了一款新型的電能計量收費儀表——電能計量管理儀表，不僅可用于供熱行業的貿易結算，還可用于天然氣的天然氣貿易計量。1.1引入“交易”功能能源計量管理工具用于能源交易的計量和結算。


除了計量功能外，它還精心設計了大量貿易結算功能。首先，它配備了一個IC卡接收器，用戶通過IC卡將交易金額填入儀器中。此外，為了公平維護能源供應商和用戶的利益，借鑒供水和供電行業的計量結算經驗，特開發了“交易”功能，分為“協議計量”、“分時計量”和“定量控制”三種，在實踐中，能源供需雙方可以根據需要協商使用。該功能是sb-2600電能計量管理儀的重要管理手段。任何流量計都有精確的流量。如果流量進一步減少，將失去靈敏度（如渦街流量計）或作為小信號被切斷，這對供應商不利且不公平。因此，供需雙方可以約定某**量為“流量下限”。


當實際流量為小于約定值時，應根據約定值進行測量（注：當流量停止或流量信號小于設定的小信號截止值設定時，儀表仍測量零）。1.3.2流量計超過協議上限運行通常會導致測量值偏低。此外，如果熱網能耗超過計劃，也會影響熱網的供暖質量。這不僅損害了供應商的利益，也損害了其他用戶的利益。為了鼓勵用戶計劃使用能源并在設定范圍內運行，供需雙方可以約定某**量作為“流量上限”，并約定“約定系數”。當實際流量超過約定的“流量上限”時，應通過乘以約定系數的值來測量超出部分。例如，約定的“流量上限”為100 th，“約定系數”為2。當實際流量為150th時，儀表顯示200th[100+（150-100）×2]“協議下限”設置方法見附表2。為了鼓勵用戶夜間用電，促進晝夜負荷平衡，本儀器具有分時測量功能。您可以將某個時段設置為“峰值”，該時段的計費按照設置的“峰值單價”標準進行。同時，將另一個時段設置為“谷”，該時段按照設定的“谷單價”標準計費，其余時段為“平”，按照設定的“平均單價”計費。


1.5.1定量控制的過程加熱行業：用戶在電廠或熱電公司提前支付蒸汽費。費用通過IC卡管理系統計入用戶的IC卡。IC卡記錄用戶支付的金額，然后用戶將卡填寫到自己安裝的能源管理儀中。管理儀表收到IC卡信息后，根據設定的蒸汽消耗單價計算蒸汽消耗單價，自動計算用戶可用蒸汽量，實時顯示可用蒸汽量和剩余量，發送繼電器信號，打開供汽閥，正式開始供汽測量。當用戶的剩余量不足時，將發出蜂鳴器警報，直到重新加注蒸汽。如果剩余量為零，能量計量管理儀表將自動關閉蒸汽供應閥。


1.5.2 IC卡的使用每一張IC卡僅對機組的能源管理儀表有效。使用時，將包含充值金額的IC卡直接面對管理儀器的關鍵區域（--RF距離：10cm），聽到“滴水”聲，儀器顯示圖7-7中的圖片，表示儀器已收到充值金額信息，并將新充值的金額加到“余額”中，同時IC卡中的金額被重置為零，必須保存以備下次充值。如果零金額IC卡對管理儀器進行充值，將顯示圖7-8。此屏幕中的“余額”是原始余額。儀器將自動判斷并顯示非自身單元IC卡的“非法卡”和“定量控制”設置。它在能源計量管理工具中起著非常關鍵的作用。它決定了能源消耗的計費單價。如果開啟“分時計量”，它將決定“峰”、“谷”和“平均”的計費單價，并對蜂鳴器報警起到限制作用。完成“定量控制”設置后，按鍵返回上一菜單。表7-1

定量控制的內容和意義



自動 用戶購買的“余量”用完前，繼電輸出K1“狀態”為斷開，當“余量”為零后，繼電輸出“狀態”自動變?yōu)?ldquo;閉合”

常開 無論“余量”是否為零，繼電輸出K1 “狀態”始終為“常開”

常閉 無論“余量”是否為零，繼電輸出K1 “狀態”始終為“常閉”

關閉 關閉“定量控制”功能

蒸汽主要用孔板、渦街流量計等來測量，其中以渦街流量計更為常見，其主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較**、理想的測量儀器。

注：①每臺儀表正式投入運行后，其設定的“流量單位”和“單價”不得隨意變動，否則，原有的“余量”將發生變化。②當發生停電事故時，繼電輸出“狀態”將為“常閉”③設置“定量”值時若多設，可再次進入“定量設置”并用設入負數的辦法，可減去多設的量。④按“累積量清零”將會使“余量”也清零。

蒸汽流量表工作原理：蒸汽流量表的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。 當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。



旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用--微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

蒸汽流量計產品優勢：▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓


▲防爆，適用于惡劣環境?！鵁o可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長?！捎梦⒐?***，電池供電的現場顯示型流量計，可不斷電運行兩年以上?！€(wěn)壓補償一體化設計?！娏鬏敵鼍鶠殡姼綦x型，具有良好的共模干擾能力。▲同時顯示流量值與累計流量值，不必輪流切換?！捎每拐裉筋^，有效外界振動影響?！娐凡捎帽砻尜N裝工藝，結構緊湊，可靠性高?！捎梅煮w式信號轉換器，電纜*長10米?！砍瘫葘掃_20:1?！w結構設計合理，動態測量范圍寬，壓力損失小?！煮w式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量?！F(xiàn)場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。



IC卡預充蒸汽流量計系統 蒸汽流量計技術參數：1、測量介質：氣體、液體、蒸氣2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,1003、法蘭連接式口徑選擇100,150,2004、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表35、測量精度1.0級1.5級6、被測介質溫度:常溫–25℃～100℃7、高溫–25℃～150℃-25℃～250℃8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V9、脈沖占空比約50%,傳輸距離為100m10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃12、材質不銹鋼, 鋁合金13、電源DC24V或鋰電池3.6V14、防爆等級本安型iaIIbT3-T615、防護等級IP65。
