181-5507-8261181-5507-8261現場及中央控制室智能消防水箱液位報警系統概述：在工業生產和日常生活等供水系統中，有許多場合需要監測液位(或水位、油位)，準確指示液位，自動補足液位介質，如消防水箱(水池、水塔)的水位，油罐的油位等。我公司生產的JSML-YK-61液位控制器能遠距離準確顯示水箱中的液位，并輸出相應的控制信號或報警信號，指令水泵或電動閥(電磁閥)做出相應的開關動作，從而將水位控制在設定的范圍內。
控制原理:將輸入液位變送器直接放入水箱中，可及時檢測液位的高低。當水箱水位下降到設定的下限水位時，液位控制器發出指令，指示泵閥打開供水；當水位達到設定的上限水位時，控制器發出指令，指示泵閥關閉，停止供水。同樣，如果需要，液位控制器也可以指示水泵或電動閥進行相反的操作。
該系列產品采用表面封裝的模塊化工藝，大大提高了儀器的抗干擾能力。它具有顯示、控制、傳輸、通信、通用信號輸入等功能。適用于溫度、濕度、壓力、液位、瞬時流量、速度等各種物理量檢測信號的顯示和控制。，可以對各種非線性輸入信號進行高精度的線性校正?？?*應用于電力、冶金、化工、石油化工、造紙印染、釀酒、煙草、航天基地等領域。
采用免跳線技術，使輸入端口具有通用信號輸入功能。通過改變內部參數，可以在各種輸入信號(各種熱電偶、熱電阻、遠程壓力、mV、標準電壓/標準電流信號)之間輕松切換。電路板通過優化設計和生產工藝的不斷改進，降低了溫度漂移，提高了抗干擾性能，保證了產品長期工作的穩定性和可靠性。采用高亮度LED數字顯示和高分辨率光柱顯示(比例顯示)，使測量/控制值的顯示更加清晰直觀。

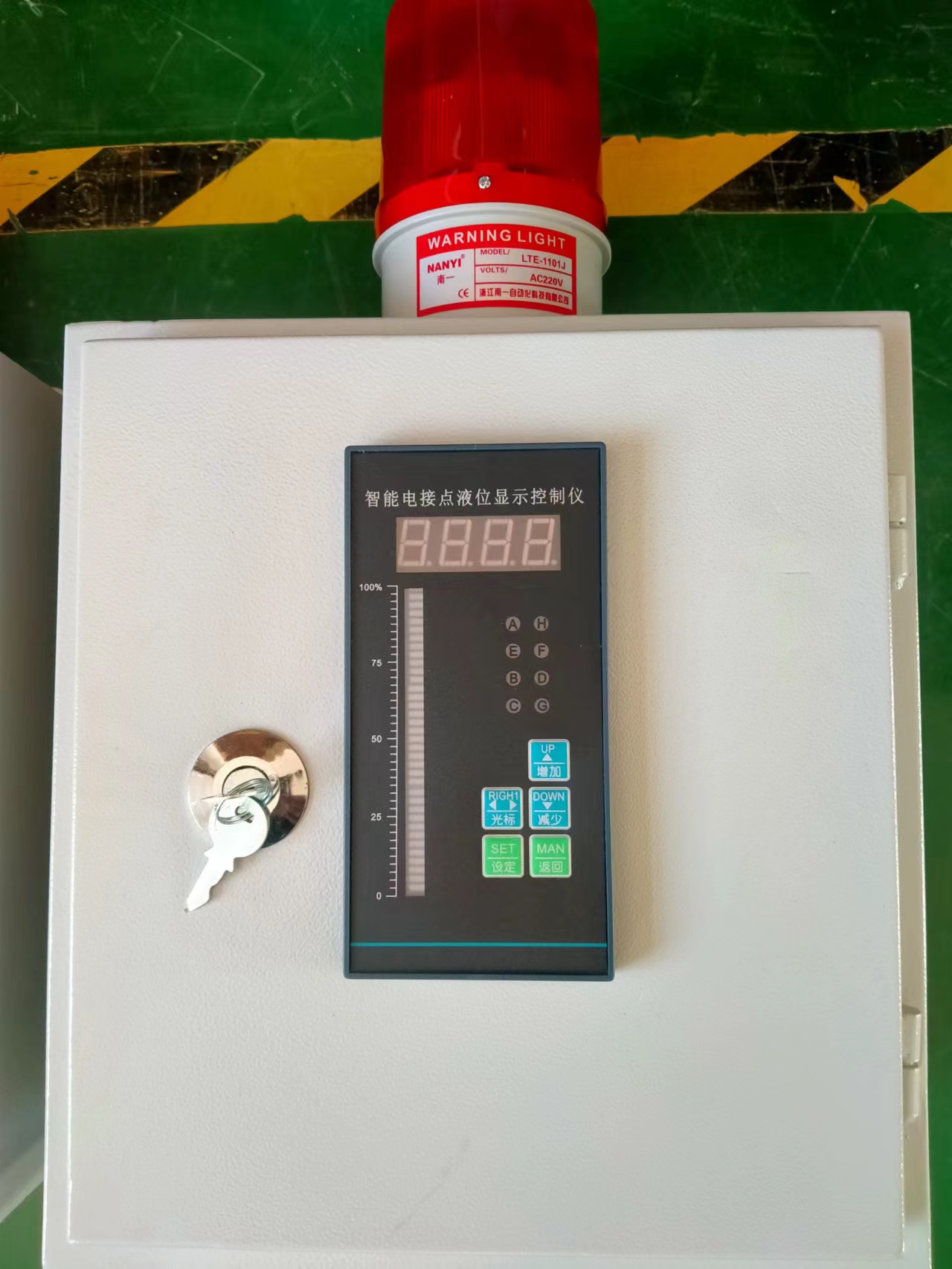

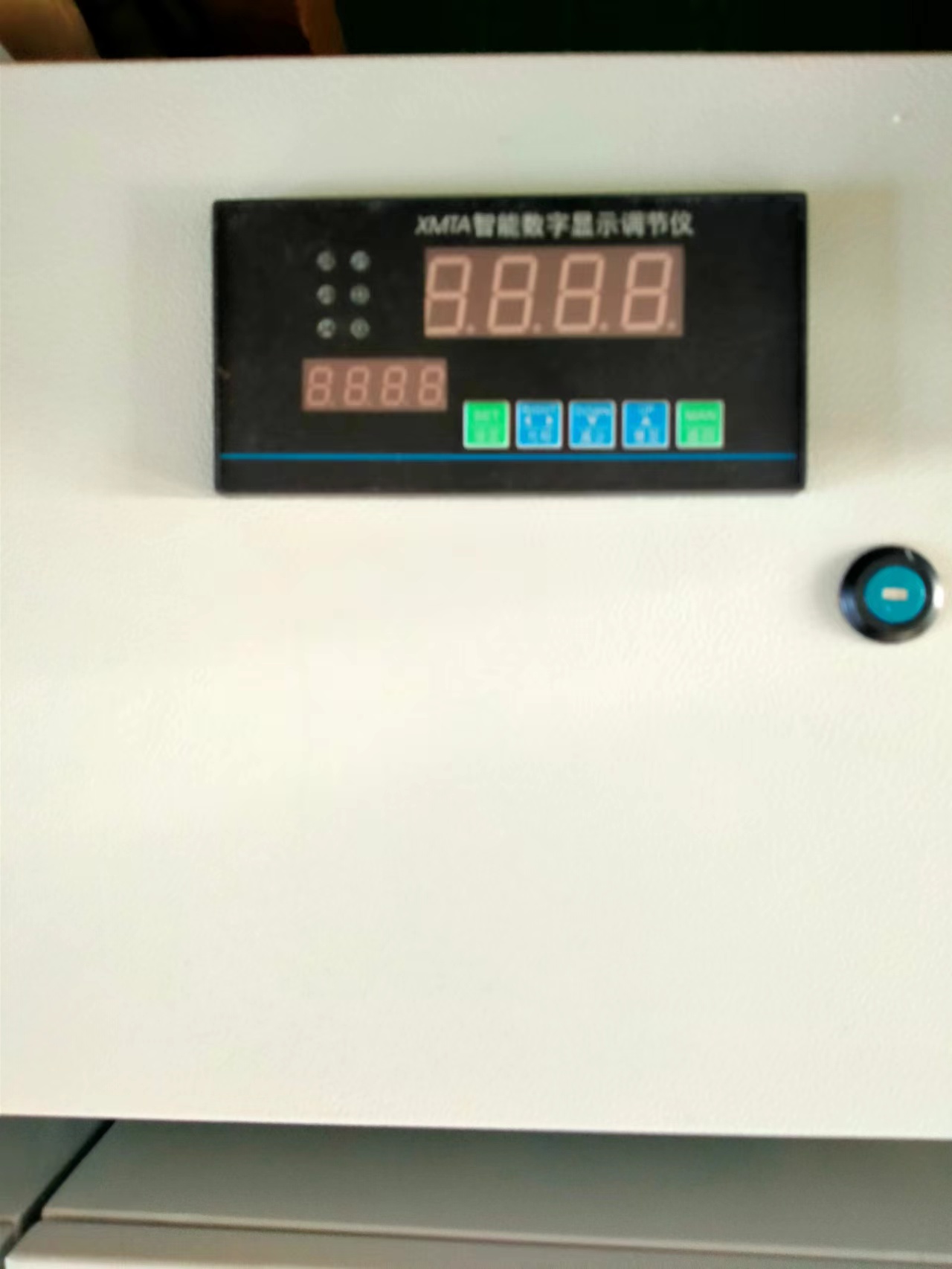

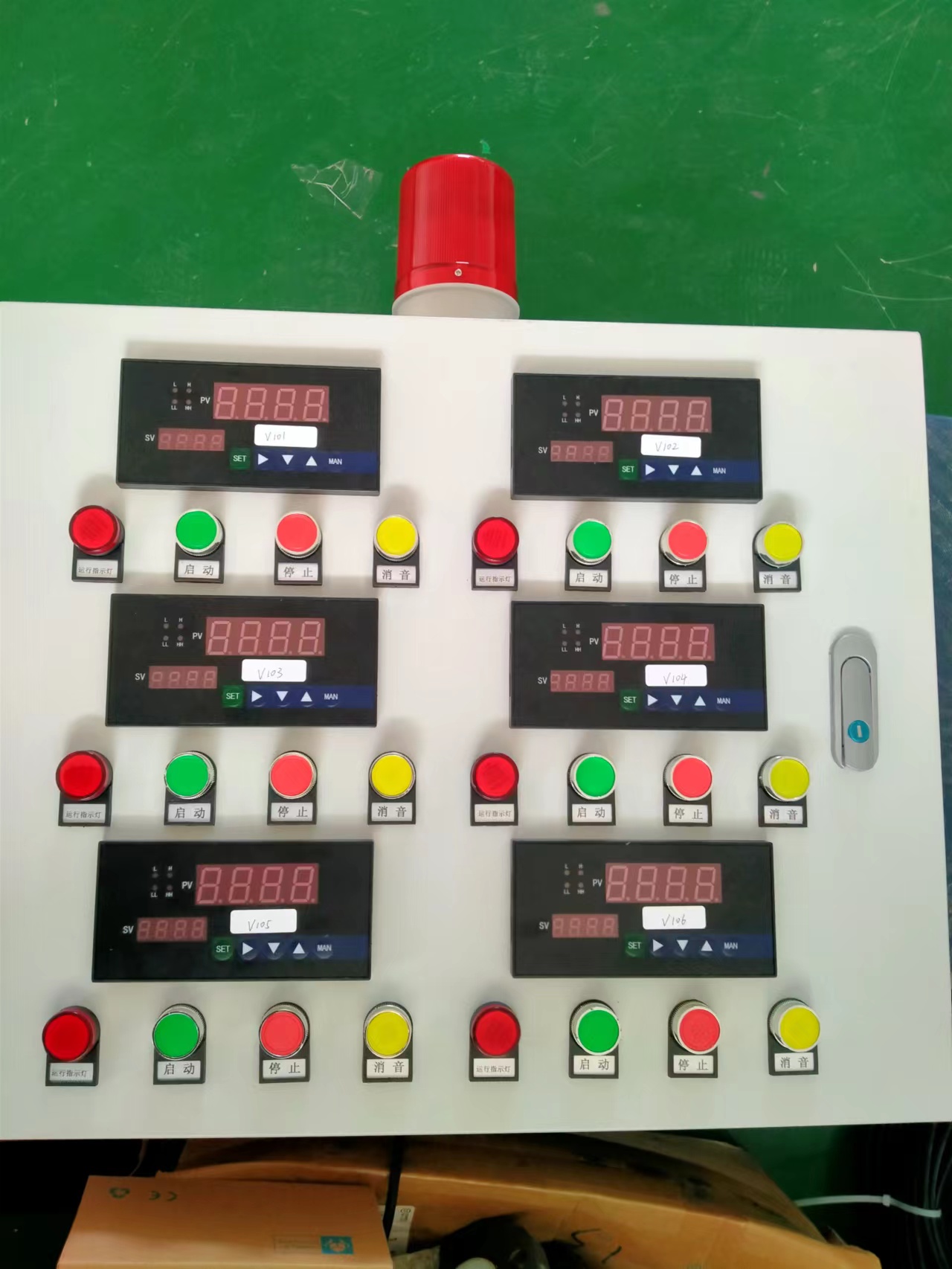

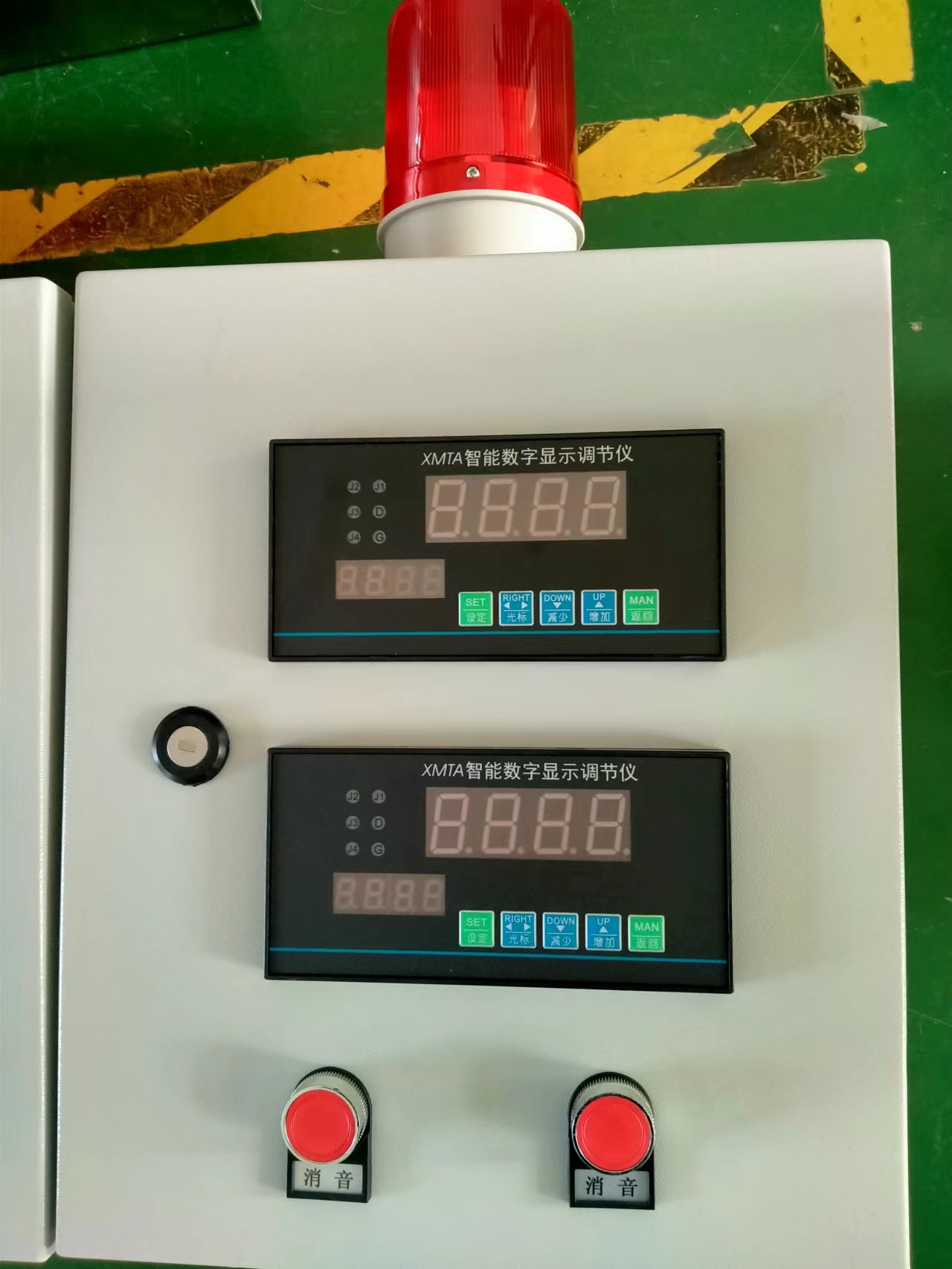

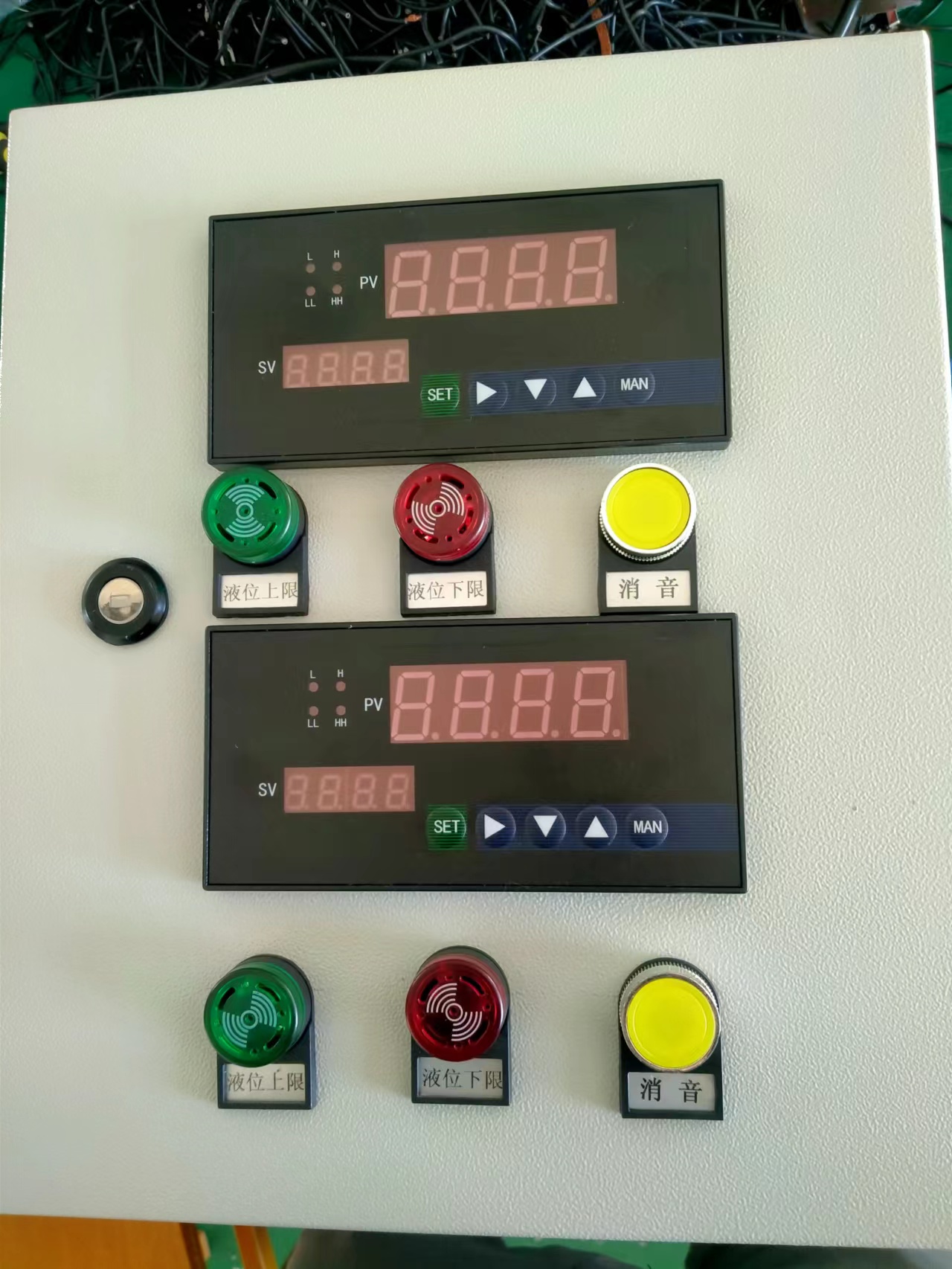

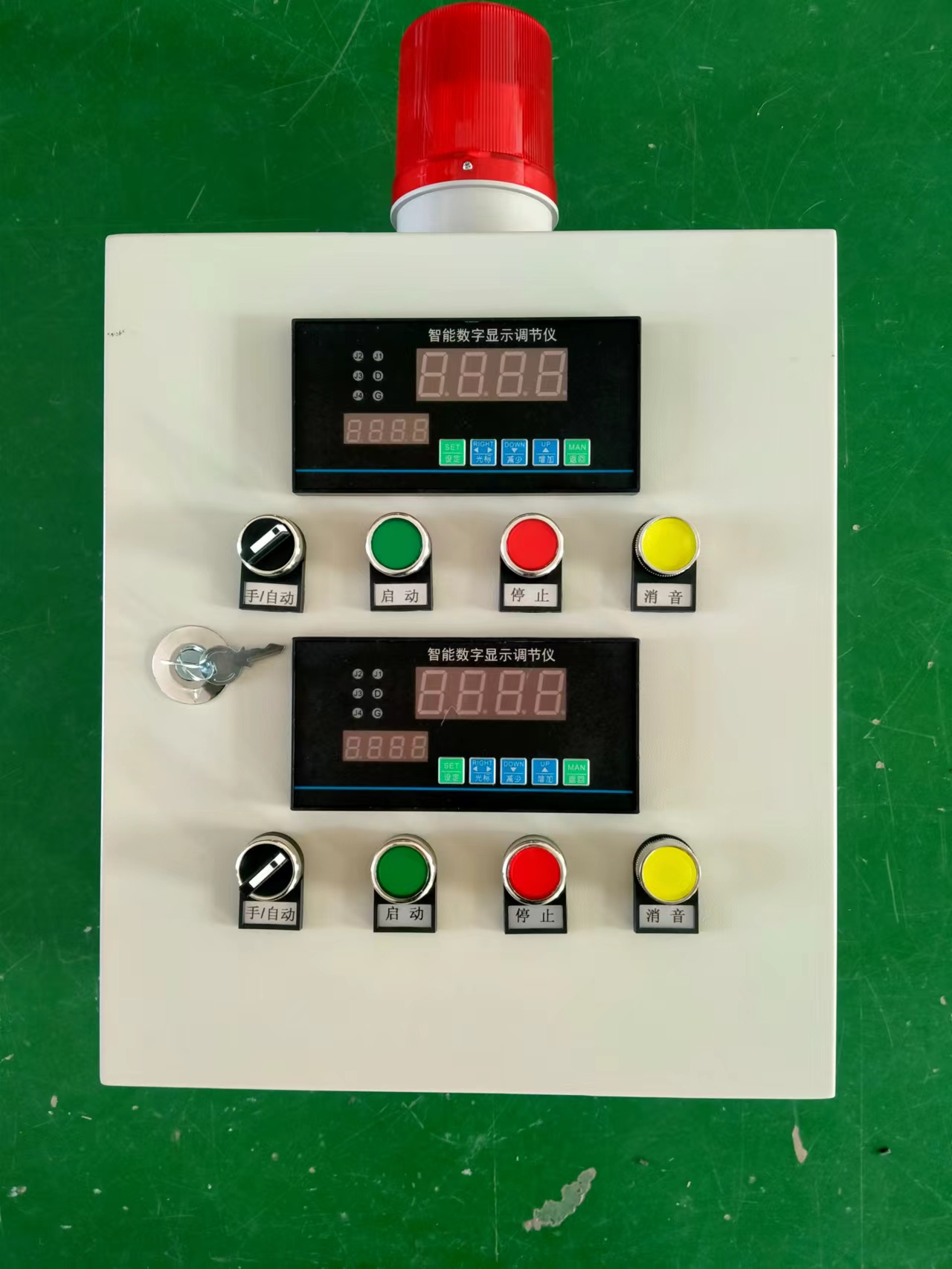

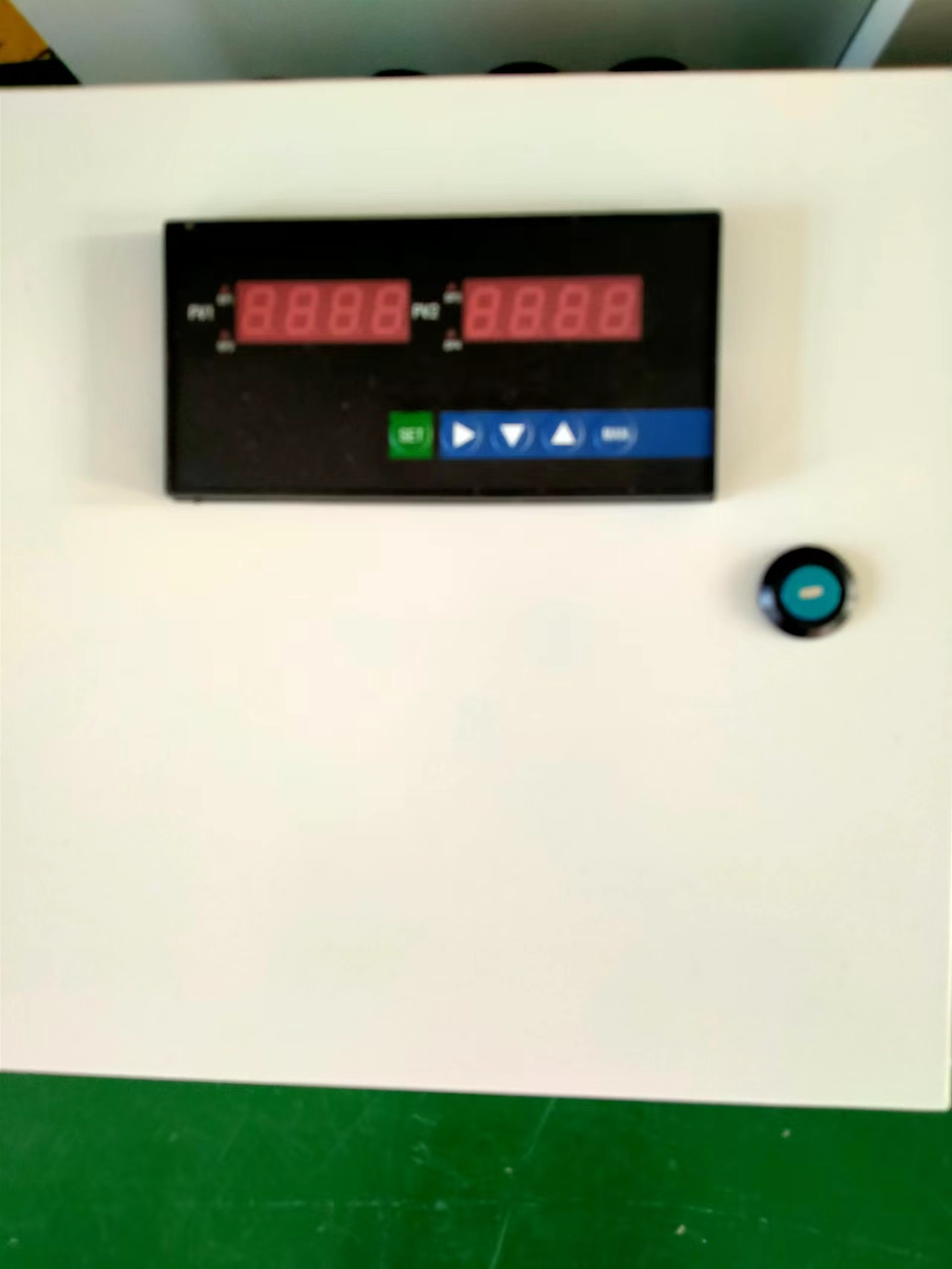

輸出電路采用光電隔離，抗干擾能力強。帶串行通信接口，可與各種帶串行接口的設備雙向通信，組成網絡控制系統。具有多種標準尺寸，可應用于各種測控場合。采用整機夾緊結構，安裝非常簡單。儀表配有一排光柱，可直觀顯示測量值的百分比和液位高度。
適用范圍JSML-YK-61智能光柱調節器是一種智能高精度數顯測量儀表，用于控制溫度、壓力、液位、測力、扭矩等物理量?？膳c溫度、壓力、液位、測力和扭矩傳感器及變送器配套，組成各種量程和規格的溫度、壓力、液位測力和扭矩測控系統。(可以測量電壓、電流、速度、頻率等各種參數。，并可與PLC變頻器連接，組成各種測量系統。它可以有峰值和谷值。請打電話解釋訂單。)功能特點:通用輸入功能，自動校準和手動校準功能，多重保護，隔離設計，抗干擾能力強，可靠性高，良好的軟件平臺，滿足特殊功能的二次開發能力，**的模塊化結構，強大的儀器芯片，非常方便功能組合和系統升級。
JSML-YK-61智能消防水箱液位場及中央控制室報警系統主要技術指標:基本誤差:0.2% FS，14位A/D轉換器(zui的大18位A/D轉換器，訂貨時注明)。輸入信號:熱電偶:B、S、K、E、J、T、WRe等。熱阻:Pt100，Cu50，Cu53，Cu100，BA1，BA2：電流:0 ~ 10ma，4 ~ 20ma等。(輸入阻抗≤250ω)：電壓:0 ~ 5V，1V ~ 5V，mV等。(輸入阻抗≥ 1Mω)：遠程耐壓:(0 ~ 400)ω：采樣周期:0.2S(10~200次/秒，用戶可選)：顯示器:雙排四位LED數碼顯示。單行LED數字顯示器：報警輸出:儀表可提供多路繼電器輸出，繼電器觸點容量為AC220V/5A或AC220V/1A。Zui多帶(16個繼電器，上限下限控制可選，全范圍自由設定控制設定值和返回值。傳輸輸出:4 ~ 20mA，0 ~ 10/20mA(負載電阻≤250ω，若負載過大，請注明)：1 ~ 5v，0 ~ 5v，0 ~ 10v(負載電阻≥ 200kω)。采用12位數字D/A芯片隔離輸出。通訊輸出:隔離通訊接口RS485/RS232波特率為1200 ~ 9600 bps。饋線輸出:DC24V/30mA，DC12V/30mA：溫度補償:0 ~ 50°冷端溫度自動補償，誤差±1℃：電源:開關電源85 ~ 265VAC或DC24V或DC12V。功耗:大于10W：環境溫度:(-20 ~ 70)℃(在室溫下啟動運行30分鐘后能逐漸承受極限溫度)(0 ~ 50)℃(熱電偶信號輸入)：相對濕度:≤85%。避免在無冷凝的腐蝕性、易燃易爆氣體中使用。面板尺寸:160mm×80mm，96mm×96mm，96mm×48mm。機箱尺寸:250×140×300毫米。(我公司的儀器是自己開發生產的，種類多，功能全。比如用戶可以選擇快速采樣，zui可以采集200次/秒，高精度采集18位A/D，高精度輸出16位D/A，輸入信號20段曲線修正，全5或6位顯示，LCD，特殊輸入信號，多繼電器報警蜂鳴器輸出，大功率饋電輸出等。
JSML-YK-61系列智能測控儀表，外形尺寸160×80×125mm(開口150×75mm)，雙排4位LED顯示，兩路繼電器報警控制輸出，4 ~ 20mA傳輸輸出，RS485隔離通信接口，DC24V饋電輸出，4 ~ 20mA輸入信號，85 ~ 265VAC (110 ~ 320mA)電源:注“可根據用戶特殊要求定制”
動詞 （verb的縮寫）使用說明書;關鍵功能:手動打印鍵或其他特殊用途。設置狀態時，按此鍵退出設置狀態。當儀器配有蜂鳴器功能時，按此鍵可靜音工作時的噪音。en——參數設定鍵，用于保存參數的新設定值，并在設定狀態下輸入下一個設定參數?！?設定值增加鍵，用于在設定狀態下增加數值。▼—設定值增加鍵，用于在設定狀態下減少數值。
通電自檢:根據儀器的端子接線圖連接儀器的接線，無誤后方可接通電源。儀器自檢后，如果顯示，說明沒有接收到信號或輸入信號超出范圍或輸入信號類型設置不正確。儀器采用人機對話輸入?yún)?shù)，并使用各種提示來提示輸入的數據。
JSML-YK-61參數設置:在工作狀態下，上面一行顯示測量值，下面一行根據設置顯示。在設定狀態下，儀器上排顯示參數提示，下排顯示設定值。按住En鍵約1秒鐘，進入設置狀態。用▲或▼鍵設定后，按En鍵確認下一個參數設定狀態。當按下en鍵時，Loc出現在上部顯示窗口，下部顯示窗口顯示oFF。在修改報警點設置之前，您必須按▲鍵將關閉變?yōu)殚_啟。當Loc設置為oFF時，不能修改報警點設置，所以只能瀏覽。J1HA:上水位控制設定值(3.50)，J1HF的上水位復位值(3.45)水位高于3.50時J1輸出，低于3.45時停止輸出。2HA:控制低水位設定值(1.00)和J2HF低水位復位值(1.05):水位低于1.00時J2輸出，高于1.05時J2停止輸出。J3HA:上水位蜂鳴器報警設定值(4.80)和J3HF上水位蜂鳴器報警復位值(4.75):當水位高于4.80時，蜂鳴器會報警，當水位低于4.75時，蜂鳴器會停止報警。4HA:低水位蜂鳴器報警設定值(0.50)和J3HF低水位蜂鳴器報警復位值(0.55):當水位低于0.5 0時，蜂鳴器報警，當水位高于0.55時，蜂鳴器停止報警。 CD-password，用▲或▼鍵將800設置為808，然后按en鍵進入?yún)?shù)設置狀態。其他輸入值無效，防止非技術人員誤操作。設置一個參數后，按En鍵設置下一個參數。Sn——儀器輸入信號的類型。注:輸入信號選擇對照表(自由輸入內部自動完成，無需硬件調整，mA信號無需接電阻。)點—小數點位置，范圍從0到3。如果dot=2，則顯示格式為XX。XX對于熱電阻、熱電偶等溫度信號，zui設置為1，即顯示分辨率為0.1℃，1000度以上自動轉換分辨率為1℃。 inPL—線性輸入下限對應的顯示值，即儀表量程下限，范圍為-1999 ~ 9999。inPH—線性輸入的上限對應于顯示值，即儀表量程的上限，范圍為-1999-9999。J1-H—J1繼電器報警模式。設置為-HH-表示測量值超高報警(上限報警)，設置為-LL-表示測量值超低報警(下限報警)，設置為OFF表示此時禁止報警。(關于報警，請參考“報警說明”)依次設置J2、JBOY3樂隊和J4的報警模式。 bS—傳輸和輸出模式，可從1 ~ 5V、0 ~ 5V、4 ~ 20mA、0 ~ 10mA和0 ~ 20mA中選擇。BS-L——傳輸輸出*下相應的儀表測量顯示值。bS-H——傳輸輸出*上相應的儀表測量顯示值。(參見后面的第六項“傳輸和輸出”)oSEt—調零校正系數，校正后的顯示值=校正前的測量值+oSEt，出廠值oSEt=0.0。offset——滿刻度修正系數的范圍為0.500 ~ 2.000，修正后的顯示值= FSEt×(修正前的測量值+offset)，出廠值FSEt=1.000。Lb—數字濾波器參數，設置在0 ~ 5的范圍內。Lb越大，測量值越穩定，但響應越慢。一般在測量值受到較大擾動時，可以逐漸增大Lb值，將測量值之間的抖動調整到2 ~ 5字以內。在實驗室校準儀器時，Lb應設置為0或1，以提高響應速度。Addr—儀器的通信地址，范圍從1到99。波特—通信的波特率，范圍從1200到9600。LdiS— —儀表工作時的顯示值，顯示項目為J1HA、J2HA、J3HA、J4HA、Addr、OFF。如果此項設置為“關”,當血糖儀工作時，血糖儀不顯示，并且此方法適用于單顯示血糖儀。如果設置為Addr，則顯示血糖儀工作時的通信地址。
JSML-YK-61設置參數后，將顯示-End，儀器將自動進入運行狀態。不及物動詞警告:儀表可配置多個繼電器，每個繼電器可設置超高、超低報警和無報警模式，并采用報警反饋模式，避免繼電器頻繁動作。當繼電器處于報警狀態時，相應繼電器的常開觸點閉合，相應指示燈亮。以J1報警點為例:如果該報警點的報警方式設置為上限報警(即J1-H設置為-HH-)，當測量值大于J1HA時，儀器將進入報警狀態，當測量值下降到J1HA時，儀器不會停止報警，只有當測量值低于J1HF時，儀器才會解除報警狀態。當報警設置為上限時，報警值J1HA應大于報警復位值J1HF。如果該報警點的報警方式設置為下限報警(即J1-H設置為-LL-)，當測量值小于J1HA時，儀器將進入報警狀態。當測量值上升到J1HA時，儀器不會停止報警。只有當測量值高于J1HF時，儀器才會解除報警狀態。當報警設置為下限時，報警值J1HA應小于報警復位值J1HF。
傳輸和輸出:儀器可以將測量值作為標準信號進行傳輸和輸出，輸出形式由“bS”參數決定，測量值的傳輸范圍由“bS-L”和“bS-H”參數決定。比如測量溫度信號PT100，要求輸出0℃時4.0 mA，150℃時20.0mA，那么bS=4-20，bS-L=0.0，bS-H=150.0。然后當儀表顯示75.0℃時，輸出為12.0mA。
溝通說明:本儀器可配有RS232和RS485接口，直接與計算機通訊。RS485標準通信距離為1.5km，因此可以連接多臺儀器。RS232標準通訊距離15m，只能連接一臺儀器。RS232接口的TXD、RXD和GND分別連接到計算機串口的第2、3、5腳。數據格式為1個起始位、8個數據位、無校驗位和1個停止位。為了避免通信沖突，儀器處于監聽模式。計算機向指定地址的某一臺儀器發送命令，然后等待一段時間，儀器進行應答。儀器將在收到正確的命令后發送數據。發送后，儀器再次處于監聽模式。同一系統中，儀器地址不能相同，波特率應為*。儀器采用標準的Modbus-rtu通信協議。使用組態軟件時，要選擇的設備為modicon(* Kang) PLC，Modbus-RTU地址類型，數據為16位整數。使用組態王寄存器從4001或4000開始，其他組態軟件可能從3001或3000開始。通信是一個整數，需要用戶根據實際情況來處理小數位。通信數據是有符號整數數據，用戶編程建議定義有符號整數數據。當數據大于0X8000時，負數的實際值是反轉的數據加1。例如，通信數據為0XFFFF，對應的數據值為-1。對于累積量等長整數數據，數據值=高位×65536+低位。配置時，用戶也可以選擇數據類型為長型，系統會自動計算累積量。
除測量值外，其余數據均可寫入。示例:讀取地址為1的電表的PV(PV=1000)值。傳輸?shù)臄?shù)據是01 03 00 00 00 01 84 0A:返回的數據是01 03 02 03 E8 B8 FA (03 E8—1000)，01是儀器地址，03是功能號，00和00是寄存器的起始地址，00和01表示讀取一個數，84和0A是校驗碼，B8 FA是返回數據中的校驗碼。如果你想讀取兩個數據，你可以發送01 03 00 00 00 02 C4 0B。
消防水箱液位報警器,水塔液位現場與中控室報警器,油罐液位遠傳報警器打印功能:儀器的打印功能由儀器中增加的打印接口板和附加的打印單元(打印機和打印電源)完成。儀器內置硬件時鐘，不會受到斷電的影響。打印通信格式:1個起始位，8個數據位，1個停止位，無校驗，波特率1200。參數設置如下:HT-設定XXX月XXX日。lt-設置xx分鐘的時間，為打印機提供一個開始時間，然后打印機一起打印(xx月xx日xx: xx)。PT-設置儀器的定時打印周期，范圍從1到9999分鐘。如果設置為0，將會不規則打印。PD-設置打印單元。范圍是從0到45。相應的單位見下表。當設置為0時，不會打印單位。
